今天小編要講的是成都熱浸鍍鋅的判定標準都有哪些，現(xiàn)在跟著小編來看看。

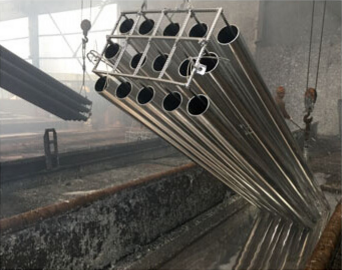

附著量耐蝕性主要決定于鍍鋅層的厚度，故量測厚度常為主要判定鍍鋅質(zhì)量好壞的根據(jù)，鍍鋅層受鋼材表面的成分、組織、結(jié)構(gòu)不同而有不同的反應(yīng)，另進出鋅溶液的角度、速度亦有很大的影響。故預(yù)得完全均一的鍍層厚度，實際上不太可能。所以量測附著量絕對不能以單一點（部位）來判定，必須要量測其單位面積（㎡）平均附著鋅重（g）才有意義。

熱浸鍍鋅量測附著量的方法有很多種，如破壞性的切片金相觀測法、酸洗法，非破壞性的膜厚計法、電化學(xué)法、進出貨重量差估計法等。一般常用的為膜厚計法及酸洗法。

膜厚計為一利用磁場感應(yīng)來量測鋅層厚度最普遍省事的方法，其基本條件為鋼鐵表面必須平滑、完整，才可得較準確數(shù)字。故在鋼材邊角處或粗糙、有角度鋼件或鑄件等，均不太可能會的一準確的數(shù)字。普通鐵件用原鐵材當歸零基材，尚可得相當準確的數(shù)字，鑄件就絕對不準確了。

酸洗法為正式檢驗報告用，最準確的方法，惟切片時必須注意上下部位的公平取舍，才可得準確數(shù)字。

雖然酸洗法是判定成都熱浸鍍鋅最準確的，但其亦有缺點，如費時甚多，復(fù)雜鋼材面積不易求得，太大件無法整個酸洗等。故充分利用膜厚計來控制現(xiàn)場制程，而用酸洗法來做最后檢測，就已經(jīng)足夠了。

均一性熱浸鍍鋅鋼鐵最易生銹的部位，仍是鋅層最薄的地方，故必要測其最薄部位是否符合標準。均一性的試驗法，一般都用硫酸銅試驗，但此方法對于由鋅層和合金層組成的鍍鋅層皮膜測試很有問題。此因鋅層與合金層在硫酸銅試驗液中的溶解速度不同，合金層中也因鋅/鐵的比率差異而不同。

所以，以一定浸漬時間的反復(fù)次數(shù)來判定均勻性并不是很合理。因此，最近歐美規(guī)格及JIS中，均有廢止此試驗方法的傾向，以分布取代均一性，以目視或觸感為主，必要時才用膜厚計檢查分布狀態(tài)。熱浸鍍鋅又形狀復(fù)雜的小構(gòu)件因面積量測不易，不易求得平均膜厚，有時不得不用硫酸銅試驗法來做參考，但絕不能以硫酸銅試驗取代附著量測定的目的。
